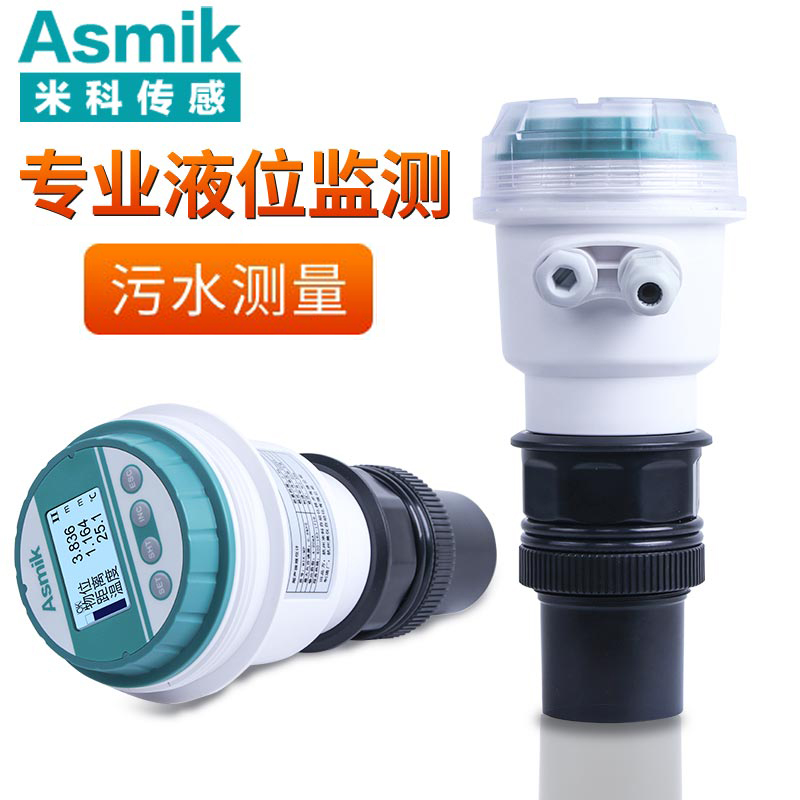

超声波液位计如何将信号传输给液位显示装置

超声波液位计作为一种高精度、非接触式的液位测量仪器，广泛应用于化工、电力、水处理等多个领域。它通过发射超声波脉冲并接收其反射回来的信号，根据声波的传播时间和速度来计算液位高度。然而，超声波液位计如何将这些信号传输给液位显示装置，以便实时监测和记录液位变化，是本文将要探讨的核心内容。

一、超声波液位计的基本工作原理

超声波液位计的核心构成包括发射器、接收器、信号处理器以及显示器（或信号输出端口）。工作时，发射器向液面发射超声波脉冲，这些声波在遇到空气与液体的界面时会产生反射。接收器则负责捕捉这些反射回来的超声波，并将其转化为电信号。经过信号处理器的处理后，这些电信号被转化为液位高度信息，并最终传输给液位显示装置进行显示。

二、信号传输过程详解

1. 超声波信号的发射与接收

   超声波液位计的发射器通过压电晶体等元件产生高频振动，进而产生超声波脉冲。这些脉冲以一定的角度向液面发射，当遇到液面时，部分声波会被反射回来，由接收器捕获。接收器同样采用压电晶体等元件，将接收到的声波振动转化为电信号。

2. 电信号的转换与处理

   接收器将捕获的声波振动转化为电信号后，这些信号通常是非常微弱的，需要经过信号处理器的放大、滤波和数字化处理。信号处理器能够识别并计算超声波脉冲从发射到接收的时间差，这是计算液位高度的关键数据。

3. 液位高度的计算

   根据超声波的传播速度和时间差，信号处理器可以计算出液面到传感器的距离。由于声波是往返传播的，所以实际液位高度应为计算出的距离的一半。此外，还需要考虑声波在空气中的传播速度受温度、湿度等因素的影响，因此通常需要对测量结果进行温度补偿。

4. 信号的传输与显示

   经过信号处理器处理后的液位高度信息，可以通过多种方式传输给液位显示装置。常见的传输方式包括模拟信号（如4-20mA电流信号）和数字信号（如RS485、Modbus等通信协议）。模拟信号通常用于简单的液位显示和报警功能，而数字信号则支持更复杂的远程监控和数据采集功能。

   液位显示装置接收到这些信号后，会将其转化为可视化的液位高度信息，如数字显示、柱状图或曲线图等。同时，一些高级显示装置还支持历史数据记录、报警设置和远程通信等功能，方便用户对液位进行实时监测和管理。

三、信号传输中的关键技术

1. 信号放大与滤波

   由于接收器捕获的电信号非常微弱，且可能受到环境噪声的干扰，因此需要进行信号放大和滤波处理，以提高信号的信噪比和测量准确性。

2. 温度补偿

   超声波在空气中的传播速度受温度影响较大，因此需要进行温度补偿以消除温度对测量结果的影响。通常，超声波液位计会内置温度传感器，实时测量环境温度并进行相应的补偿计算。

3. 通信协议

   对于采用数字信号传输的超声波液位计，选择合适的通信协议至关重要。常见的通信协议包括RS485、Modbus等，它们支持多种数据传输速率和校验方式，能够满足不同应用场景的需求。

四、结论

超声波液位计通过发射超声波脉冲并接收其反射信号来测量液位高度，并将这些信号经过转换、处理和传输后，最终显示在液位显示装置上。信号传输过程中涉及的关键技术包括信号放大与滤波、温度补偿以及通信协议等。正确理解和应用这些技术，对于确保超声波液位计的准确性和可靠性至关重要。随着技术的不断发展，未来的超声波液位计将更加智能化、网络化，为用户提供更加便捷、高效的液位监测解决方案。
