大管道蒸汽流量计：技术原理、应用场景与选型策略

本文从技术特性、产品分类、应用场景、选型要点四个维度，系统解析大管道蒸汽流量计的核心技术，结合电力、化工、冶金等行业案例，为企业提供从需求分析到设备选型的全流程参考。通过对比涡街、差压、超声波三种主流技术，揭示大口径蒸汽流量计的选型逻辑与性能边界，助力企业实现高效、精准的蒸汽计量管理。

一、技术原理与核心特性

大管道蒸汽流量计通过三种主流技术实现蒸汽流量测量：

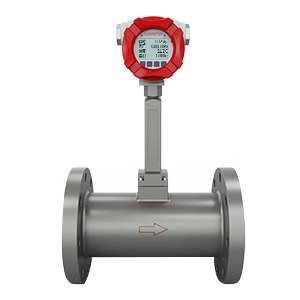

1. 涡街流量计
   • 基于卡门涡街原理，流体流经钝体产生交替旋涡，旋涡频率与流速成正比。
   • 优势：结构简单、压损小、量程比宽（可达1:30），适用于DN100以上大口径管道。
2. 差压式流量计
   • 通过节流装置（如孔板、喷嘴）产生压差，结合伯努利方程计算流量。
   • 优势：成熟度高、稳定性强，但压损较大，需定期校准。
3. 超声波流量计
   • 利用声波在流体中的传播速度差异计算流量，支持外夹式安装。
   • 优势：非侵入式测量、无压损，适用于高温高压蒸汽。

二、产品分类与参数对比

三、典型应用场景分析

1. 电力行业
   • 需求：测量300℃、10MPa的主蒸汽流量，要求精度±0.5%。
   • 解决方案：采用川仪涡街流量计，通过双钝体设计增强抗振性，配合温度补偿算法消除密度误差。
2. 化工行业
   • 需求：监测腐蚀性蒸汽（如含氯蒸汽）的瞬时流量，管道口径DN300。
   • 解决方案：选用罗斯蒙特差压式流量计，搭配哈氏合金节流装置，耐腐蚀性强。
3. 冶金行业
   • 需求：高温高压蒸汽管网（450℃、15MPa）的实时计量。
   • 解决方案：采用横河超声波流量计，外夹式安装避免高温接触，支持无线数据传输。

四、选型要点与注意事项

1. 蒸汽参数匹配
   • 确认蒸汽温度、压力、密度等参数，如过热蒸汽需选用带温度补偿的流量计。
2. 管道口径与直管段
   • 大口径管道（DN200以上）需保证上游10D、下游5D的直管段长度，避免涡街流量计的旋涡干扰。
3. 安装环境要求
   • 避免强电磁干扰，如与变频器保持5米以上距离；超声波流量计需确保探头无结垢。
4. 维护与校准
   • 差压式流量计需定期清洗节流装置，涡街流量计需检查钝体磨损情况。

五、未来发展趋势

1. 材料创新
   • 新型高温合金（如Inconel 718）提升流量计耐温性至600℃。
2. 智能化升级
   • 集成AI算法，实现自适应噪声抑制与故障预测；支持5G通信，实现远程监控。
3. 多参数融合
   • 流量计与温度、压力传感器集成，输出质量流量而非体积流量，提升计量准确性。

结论：大管道蒸汽流量计通过涡街、差压、超声波等技术，满足电力、化工、冶金等行业的高温高压蒸汽计量需求。企业需根据蒸汽参数、管道条件、安装环境等因素综合选型，并关注材料创新与智能化趋势，以降低能耗、提升生产效率。未来，多参数融合与远程监控将成为主流发展方向。
