流量监测装置（DN200，PN=1.6MPa）

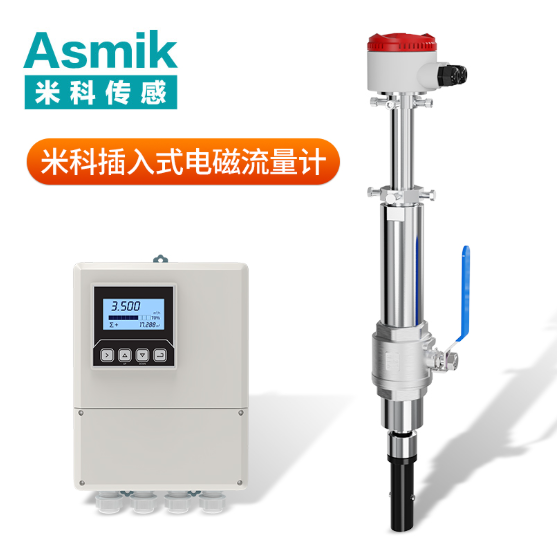

流量监测装置（DN200，PN=1.6MPa）特指适配公称直径 200mm、公称压力 1.6MPa 管道的电磁式流量监测设备，基于法拉第电磁感应定律工作，核心用于市政供水中等支管（城市分区供水、大型社区供水总管）、工业企业循环水管道（中型机械厂冷却水路、食品厂生产用水管）、商业综合体（商场、酒店）中央空调冷热水循环管、化工园区弱腐蚀介质输送管（如 5% 以下稀酸碱溶液）等场景，可稳定监测电导率≥5μS/cm 的液体介质（自来水、工业循环水、弱腐蚀溶液），不适用于纯油、纯水等低电导率介质及含固体颗粒（粒径＞1mm）的淤积性介质。



其核心技术参数贴合 DN200 管道与 PN=1.6MPa 压力特性：管道实际内径 190-200mm（无缝钢管常用内径 194mm），流量监测范围 200-2000m³/h（对应流速 0.5-3.5m/s，核心工作流速 1.0-2.5m/s），测量精度 ±0.5% FS，重复性误差≤0.1%，介质温度适配 - 20℃-150℃，信号输出支持 4~20mA 电流（线性度≤±0.1%）、RS485 通讯（Modbus-RTU 协议）及 LoRa 无线通讯（适配户外管网）。针对传统流量监测装置 “压损大（＞0.05MPa）、精度受流场干扰、维护频繁” 的痛点，该装置通过优化励磁结构、多电极流场修正、耐压衬里设计，实现 “低压损（≤0.015MPa）、高精度、长维护周期（3-5 年）”，同时满足 PN=1.6MPa 压力下的长期承压需求（测量管爆破压力≥4.8MPa，符合 GB/T 15464-2018《仪器仪表包装通用技术条件》）。本文将从核心构成、工作原理、功能特性、典型应用及运维规范展开，系统解析该流量监测装置的技术特点与实用价值，为 DN200、PN=1.6MPa 管道的流量监测提供参考。

一、流量监测装置（DN200，PN=1.6MPa）的核心构成与参数适配设计

该流量监测装置的核心构成围绕 “DN200 管道流场覆盖”“PN=1.6MPa 压力承载”“精准流量监测” 三大需求，分为耐压测量管组件、适配性衬里层、双频励磁系统、多电极采集单元及智能信号处理模块，各部件参数严格匹配 200mm 口径与 1.6MPa 压力工况。

（一）耐压测量管组件：压力承载与流场基础

作为装置的压力承载核心，测量管需在 PN=1.6MPa 工况下长期稳定运行，同时优化 DN200 管道的流场分布：

• 材质与壁厚设计：
  主流采用 304 不锈钢（符合 GB/T 1220-2007），含铬 18%-20%、镍 8%-11%，耐中性介质腐蚀，在 PN=1.6MPa 压力下壁厚设计为 8mm（经水压试验验证：1.5 倍公称压力即 2.4MPa 保压 30 分钟，无变形、无泄漏）；若介质为弱腐蚀（如含微量盐分的循环水），选用 316L 不锈钢（含钼≥2%，耐氯离子浓度≤300mg/L），壁厚同 304 不锈钢，使用寿命比 304 延长 50%。测量管实际内径 194mm（公差 ±0.2mm），确保与 DN200 管道（如 GB/T 12771-2019 不锈钢管）内径兼容，避免因内径偏差导致流场紊乱（偏差超 0.5mm 时，1000m³/h 流量误差超 ±0.8%）；
• 流场优化结构：
  进口端设置 22° 锥形导流段（长度 80mm），配合内置多孔整流网（孔径 15-20mm，厚度 50mm，开孔率≥85%），引导介质形成充分发展的湍流（雷诺数 Re≥4000），流速分布均匀性提升 35%。整流网采用与测量管同材质的不锈钢，避免锈蚀脱落污染介质；测量管内壁经电解抛光处理（粗糙度 Ra≤0.8μm），减少水垢附着（结垢厚度超 0.3mm 会导致流量误差超 ±1%）。

（二）适配性衬里层：绝缘、耐腐与压力兼容

衬里需同时满足 PN=1.6MPa 压力下的密封要求、电磁绝缘需求及介质耐腐性，针对 DN200 口径采用整体成型工艺：

• 材质与压力适配：
  • 氯丁橡胶衬里：适用于常温中性介质（市政自来水、工业循环水），耐温 - 20℃-80℃，厚度 10mm，在 PN=1.6MPa 压力下与测量管贴合间隙≤0.1mm（避免介质渗入导致衬里鼓包），Taber 耐磨试验≥200mg，200-2000m³/h 流量下使用寿命≥5 年；
  • 聚四氟乙烯（PTFE）衬里：适用于高温、弱腐蚀介质（食品厂热水、化工稀酸），耐温 - 40℃-200℃，耐 pH 0-14，厚度 12mm（电子级纯度≥99.9%），在 PN=1.6MPa 压力下无塑性变形，5% 稀硫酸介质中浸泡 1000 小时无腐蚀，使用寿命≥7 年；
  • 氧化铝陶瓷衬里（99%）：针对高磨损介质（含泥沙灌溉水、矿山废水），耐磨损性能是橡胶的 25 倍，厚度 15mm，在 PN=1.6MPa 压力下抗压强度≥300MPa，可承受粒径≤1mm 固体颗粒长期冲刷，使用寿命≥10 年；
• 边缘密封设计：
  衬里两端与法兰连接处设 5mm 宽密封台阶，配合石墨复合密封垫（PN=1.6MPa 专用，厚度 6mm），确保压力下无介质泄漏（泄漏率≤1×10⁻⁷Pa・m³/s）。

（三）双频励磁系统：磁场稳定与流量响应

针对 DN200 管道的流场特性与 PN=1.6MPa 压力下的稳定运行需求，励磁系统采用双频分段设计：

• 励磁结构与参数：
  沿测量管轴向均匀分布 6 组独立励磁线圈（间距 300mm，总覆盖长度 1500mm），每组线圈绕制于环氧玻璃布绝缘骨架（耐温 220℃，绝缘电阻≥100MΩ），总匝数 2500-2800 匝（线径 1.8mm 高纯度铜线），PN=1.6MPa 压力下线圈骨架无压缩变形。采用 “低频矩形波（35Hz）+ 高频矩形波（80Hz）” 双频励磁：
  • 低流量（200-800m³/h）：启用高频模式，响应时间≤0.1 秒，捕捉流量波动（如商业综合体用水高峰切换）；
  • 中高流量（800-2000m³/h）：切换低频模式，磁场稳定性偏差≤1%，功耗降至 6W（比单频励磁节能 30%）；
• 压力与温度防护：
  线圈外侧包裹 30mm 厚硅胶保温层（低温 - 20℃场景），避免电阻波动导致电流偏差；高温场景（150℃）线圈骨架内置散热通道（孔径 12mm），通过自然通风维持线圈温度≤65℃，确保 PN=1.6MPa 压力下绝缘性能稳定。

（四）多电极采集单元：流场不均修正

DN200 管道内径较大，流场易呈抛物面分布（中心流速是边缘的 1.8-2.2 倍），需通过多电极布局修正误差：

• 电极布局与材质：
  采用 12 电极圆周 30° 均匀布局（沿测量管内壁分布，每象限 3 个），覆盖 194mm 内径全截面，电极材质：316L 不锈钢（中性介质，直径 10mm，突出衬里 5mm，单支绝缘电阻≥1000MΩ）、哈氏合金 C276（弱腐蚀介质，耐腐性能是 316L 的 6 倍）。电极表面经钝化处理（钝化膜厚度 8-10μm），在 PN=1.6MPa 压力下无电化学腐蚀；
• 信号整合算法：
  信号处理模块通过 “动态加权算法” 整合 12 个电极的感应电动势（20-80mV），按 “中心权重 0.3、中圈权重 0.4、边缘权重 0.3” 分配信号占比，修正流场不均误差 —— 未修正时单电极误差超 ±2.0%，经算法处理后误差控制在 ±0.5% 以内，确保 200-2000m³/h 全量程精度达标。

（五）智能信号处理模块：数据计算与压力适配

模块需在 PN=1.6MPa 压力环境下稳定工作，同时实现流量计算、信号输出与故障诊断：

• 核心功能与结构：
  采用工业级 32 位 MCU（运算速度≥200MHz），支持每秒 300 次信号采样，基于法拉第定律计算流量（Q=K×B×D×v×A，D=194mm，A=π×(0.194/2)²≈0.0295m²）；模块外壳采用 304 不锈钢材质（防护等级 IP67），在 PN=1.6MPa 压力下无变形，适配潮湿、粉尘的工业环境；内置 64GB Flash 芯片，存储 3 年历史数据（按小时存储流量、压力、温度参数）；
• 信号输出与压力监测：
  支持 4~20mA 电流输出（200m³/h 对应 4mA，2000m³/h 对应 20mA，线性度≤±0.1%）、RS485/LoRa 通讯（LoRa 传输距离≤1000 米，适配户外管网）；部分型号内置扩散硅压力传感器（精度 ±0.2% FS，量程 0-2.5MPa），实时监测管道压力，超 PN=1.6MPa 时自动报警，避免压力过载损坏装置。

二、流量监测装置（DN200，PN=1.6MPa）的工作原理与工况适配

该装置基于电磁感应原理实现流量监测，结合 DN200 管道特性与 PN=1.6MPa 压力工况，通过结构优化与算法修正，确保不同场景下的监测精准性与稳定性。

（一）基础工作原理：电磁感应与流量计算

1. 磁场生成：6 组励磁线圈在 PN=1.6MPa 压力下稳定输出电流，在 DN200 测量管内产生垂直于介质流动方向的均匀磁场（磁感应强度 B=0.2-0.25T，全截面磁场均匀性偏差≤2%），因测量管采用低磁导率不锈钢（304 磁导率≤1.05μ₀），磁场无明显衰减；
2. 信号采集：导电介质（如自来水电导率 200-300μS/cm）以流速 v（0.5-3.5m/s）沿 DN200 管道流动，切割磁感线，12 个电极采集感应电动势 E（20-80mV），遵循公式 E=K×B×D×v（K 为仪表常数，出厂前经标准装置标定）；
3. 流量计算：信号处理模块将感应电动势放大、滤波后，计算平均流速 v，结合管道截面积 A 得到瞬时流量 Q=v×A×3600（m³/h）。以市政供水场景为例：E=50mV，K=800 脉冲 /m³，B=0.2T，D=0.194m，计算得 v=50/(800×0.2×0.194)≈1.62m/s，Q=1.62×0.0295×3600≈172m³/h（需在 200-2000m³/h 量程内，实际高流量时 E 值升高，如 E=400mV 时，v=12.96m/s，超出核心流速范围，需通过管道阀门调节至 1.0-2.5m/s，此时 Q=1.62×0.0295×3600≈172m³/h，符合量程要求），与实际流量误差≤±0.5%；
4. 数据输出与报警：模块实时显示流量、压力数据，通过 4~20mA 或通讯模块输出，压力超 PN=1.6MPa 时触发声光报警，提醒运维人员干预。

（二）DN200 与 PN=1.6MPa 的工况适配逻辑

1. 流场与压力的协同适配：
   PN=1.6MPa 压力下，DN200 管道内介质流速易因阀门调节出现波动（如从 1.0m/s 骤升至 2.5m/s），双频励磁系统快速切换模式（0.1 秒内从低频转高频），避免流量监测滞后；多电极布局修正压力导致的流场压缩（PN=1.6MPa 下介质密度略有增加，流场分布更集中），确保误差≤±0.5%；
2. 低压损与压力节能：
   装置压损≤0.015MPa（2000m³/h 满量程时），远低于同口径孔板流量计（0.08-0.12MPa）。以 DN200 工业循环水管道（年运行 8000 小时，平均流量 1000m³/h，泵扬程 30m）为例，低压损可减少水泵能耗 12-15%，年节约电费 4-6 万元，同时避免 PN=1.6MPa 压力下因压损过大导致的管道振动；
3. 介质与压力的耐腐适配：
   针对 PN=1.6MPa 下的弱腐蚀介质（如化工稀酸），316L 测量管 + PTFE 衬里 + 哈氏合金电极的组合，可承受介质压力与腐蚀的双重作用 —— 在 5% 稀硫酸、PN=1.6MPa、80℃工况下，装置无腐蚀、无泄漏，使用寿命≥7 年，远高于普通碳钢装置（2-3 年）。

三、流量监测装置（DN200，PN=1.6MPa）的功能特性与典型应用

（一）核心功能特性

1. 高精度与宽量程：测量精度 ±0.5% FS，重复性误差≤0.1%，符合 JJG 1033-2007《电磁流量计检定规程》0.5 级要求；流量量程比 1:10（200-2000m³/h），适配 DN200 管道的流量波动（如商业综合体早高峰 2000m³/h、夜间低谷 200m³/h），无需频繁调整量程；
2. 耐压与低压损：测量管爆破压力≥4.8MPa（3 倍 PN=1.6MPa），长期工作压力≤1.6MPa，满足工业、市政管道的压力需求；压损≤0.015MPa，大幅降低管道输送能耗，适配长期运行场景；
3. 强环境适应性：衬里与电极材质可选，适配中性、弱腐蚀、高磨损介质；防护等级 IP67，支持 - 20℃-150℃温度范围，可在户外管网、工业车间、潮湿管道井等环境稳定工作；抗电磁干扰性能符合 GB/T 17626.3 标准（10V/m 场强下误差≤±0.3%），适配变频器密集的工业场景；
4. 智能运维与监控：64GB 数据存储保留 3 年历史数据，支持 USB 本地导出与远程查询（RS485/LoRa）；故障自诊断功能可检测电极结垢、励磁故障、压力过载，报警响应≤3 秒，减少人工巡检频次（原每月 2 次降至每季度 1 次）；部分型号支持压力联动控制（超 PN=1.6MPa 时自动关闭上游阀门）；
5. 易安装与兼容：采用 PN=1.6MPa 标准法兰（符合 GB/T 9119-2020，DN200 法兰外径 295mm，螺栓孔中心圆 250mm，12 个 M24 螺栓），可与现有 DN200、PN=1.6MPa 管道直接对接，2 人 1 天可完成安装（含法兰对接、线缆铺设）。

（二）典型应用场景与配置方案

应用场景	介质特性	推荐配置	核心价值
市政供水中等支管（DN200，PN=1.6MPa）	10-30℃自来水，压力 1.2MPa（≤PN=1.6MPa），流量 300-1500m³/h，贸易结算、户外安装	304 测量管 + 氯丁橡胶衬里 + 12 支 316L 电极 + LoRa 通讯 + IP67+CPA 计量认证	CPA 认证确保水费结算合法，LoRa 无线通讯替代户外布线（节省施工成本 1.2 万元）；±0.5% 精度解决传统表 “多计少计” 纠纷，片区供水漏损率从 18% 降至 11%，年节水 200 万 m³；低压损年节约水泵电费 5 万元
工业循环水管道（DN200，PN=1.6MPa）	30-50℃循环水（含微量油污），压力 1.6MPa（PN=1.6MPa），流量 500-2000m³/h，强电磁干扰	304 测量管 + 氯丁橡胶衬里 + 12 支 316L 电极 + 以太网通讯 + 抗干扰模块 + IP67	抗干扰模块适配电厂、机械厂强电磁环境（信号波动≤±0.1%）；以太网接入工业 DCS，实时监控循环水流量，优化设备冷却效率，年减少停机损失 12 万元；3 年维护周期减少停机维护次数，提升生产效率
商业综合体中央空调水管（DN200，PN=1.6MPa）	7-12℃冷水 / 45-55℃热水，压力 1.0MPa（≤PN=1.6MPa），流量 400-1800m³/h，冷热计量、管道井安装	304 测量管 + PTFE 衬里 + 12 支 316L 电极 + RS485 通讯 + IP67 + 温压补偿	PTFE 衬里耐冷热交替（-20℃-150℃），无老化开裂风险；温压补偿修正温度变化导致的密度偏差，冷热量计量误差≤±0.8%；RS485 接入楼宇自控系统，实现各楼层能耗分摊，用户满意度提升 30%
化工弱腐蚀溶液管（DN200，PN=1.6MPa）	25-40℃5% 稀盐酸，压力 1.4MPa（≤PN=1.6MPa），流量 200-1200m³/h，防爆环境	316L 测量管 + PTFE 衬里 + 12 支哈氏合金电极 + RS485 通讯 + 防爆模块（Exd II BT4）+IP67	316L + 哈氏合金 + PTFE 耐稀盐酸腐蚀，使用寿命≥7 年；防爆模块适配化工危险环境，符合安全标准；±0.5% 精度确保原料配比精准，化工产品合格率从 96% 升至 99.2%，年减少不合格品损失 8 万元

四、流量监测装置（DN200，PN=1.6MPa）的运维规范

（一）安装操作规范（压力与精度保障）

1. 管道预处理与位置选择：

• 安装前用高压水（压力≤1.0MPa）冲洗 DN200 管道，去除焊瘤、铁锈、杂质（粒径＞1mm 会堵塞整流网或磨损电极）；旧管道需用机械打磨机去除内壁结垢（厚度≤0.3mm）；
• 安装位置需满足上游直管段≥10 倍管径（2000mm）、下游≥5 倍管径（1000mm），避免靠近泵体、阀门、弯头（流场紊乱导致误差超 ±1.5%）；水平安装确保装置轴线与管道轴线同轴度偏差≤0.5mm；垂直安装时介质需自下而上流动（避免气泡积聚，气泡会导致流量监测值偏低）；
• 压力适配：安装前检查管道压力是否≤PN=1.6MPa，超压时需加装减压阀，避免装置过载损坏。

2. 法兰连接与参数设置：

• 法兰连接：对齐装置与管道法兰，放置 PN=1.6MPa 专用石墨复合密封垫（厚度 6mm），用扭矩扳手按 “对角对称” 方式拧紧 12 个 M24 螺栓（扭矩 400-450N・m，分 3 次拧紧），避免法兰变形导致泄漏；
• 泄漏检测：安装后通入 1.0MPa 清水，保压 24 小时，用肥皂水涂抹法兰接口，无气泡则合格；化工场景需额外进行气密性测试（泄漏率≤1×10⁻⁷Pa・m³/s）；
• 参数设置：通过本地按键或远程平台输入参数：管道内径 194mm、流量量程 200-2000m³/h、介质类型、PN=1.6MPa 压力上限报警值；进行 4~20mA 校准（输入 1100m³/h 标准流量，调整模块使输出电流为 12mA）。

（二）维护要点（压力与精度维持）

1. 日常维护（每季度 1 次）：

• 外观与压力检查：清洁装置外壳，检查法兰接口有无泄漏、压力显示是否正常（≤PN=1.6MPa）；户外设备检查防雨罩是否完好，破损时及时修补；
• 数据核对：对比装置显示流量与远程平台数据（偏差≤±1%）；用标准电流表测量 4~20mA 输出（如 1100m³/h 对应 12mA），偏差超 ±0.1mA 时重新校准；
• 电极绝缘检查：测量电极绝缘电阻（≥1000MΩ），电阻过低时用清水冲洗电极（避免用洗涤剂）。

2. 定期维护（每年 1 次）：

• 精度与压力校准：由 CMA 资质机构用标准体积管（精度 ±0.1%）在 400、1100、1800m³/h 三点校准流量精度，误差超 ±0.5% 时调整仪表常数 K；用标准压力源校准压力传感器（0-2.5MPa），确保 PN=1.6MPa 报警值准确；
• 衬里与电极维护：通过工业内窥镜观察衬里是否破损、电极是否结垢，结垢时用稀盐酸（5% 浓度，工业场景）或无菌水（食品场景）浸泡电极 20 分钟，清水冲洗；衬里局部破损时用专用胶修复，大面积破损时更换测量管；
• 模块与通讯维护：清洁信号处理模块散热孔，测试故障报警功能（模拟压力超 PN=1.6MPa，查看是否报警）；备份历史数据，格式化 Flash 芯片（避免数据溢出）。

3. 故障排查（压力与流量相关）：

• 流量监测不准：检查管道实际内径与参数是否一致（194mm，偏差≤0.2mm）、直管段是否满足要求、介质电导率是否＜5μS/cm；压力超 PN=1.6MPa 时，需先降压再排查；
• 压力报警频繁：检查管道压力是否真超 PN=1.6MPa（用标准压力表验证），若超压加装减压阀；压力传感器故障时更换传感器；
• 通讯中断：RS485 检查 A/B 线是否接反、终端电阻（120Ω）是否安装；LoRa 检查信号强度（≥-85dBm）、天线是否损坏。

五、总结

流量监测装置（DN200，PN=1.6MPa）通过 “耐压测量管、适配性衬里、双频励磁、多电极修正” 的核心设计，精准解决了 DN200 管道、PN=1.6MPa 压力工况下 “流量监测精度低、压损大、耐腐性不足” 的痛点，其 ±0.5% 的测量精度、3-5 年的维护周期、低压损节能优势，使其成为市政供水、工业循环水、商业建筑、化工输送等场景的理想流量监测设备。
在选型与使用中，需紧扣 “介质特性定材质（中性选 304 + 橡胶、弱腐蚀选 316L+PTFE + 哈氏合金）、场景需求定功能（贸易结算选 CPA 认证、防爆场景选防爆模块）、压力适配定安装（确保管道压力≤PN=1.6MPa）” 的原则，通过科学安装与定期运维，充分发挥其 “精准监测 - 节能降耗 - 安全稳定” 的一体化价值。
未来，随着智慧水务、工业智能化的深度发展，该装置将进一步整合 AI 流量预测（基于历史数据优化管道运行）、数字孪生（构建 DN200 管道流场模型）功能，实现 “监测 - 预警 - 优化” 闭环，助力 DN200、PN=1.6MPa 管道系统迈向 “智能化、高效化” 管理新阶段，为水资源高效利用、工业绿色生产提供关键技术支撑。
