能量计量装置 dn100

能量计量装置 dn100（以电磁流量计为核心计量单元）是专为公称直径 100mm 中等口径管道设计的冷热量计量设备，基于 “电磁流量精准测量 + 进出口温度差采集 + 焓差法能量计算” 的核心原理工作，核心适配商业建筑中央空调冷热水循环（商场、写字楼楼层支管）、工业企业工艺冷却 / 加热系统（中小型机械厂、食品厂设备支管）、区域供冷供热管网楼栋计量、大型公共建筑（医院、学校）分区冷热能耗监控等场景，可稳定计量温度 - 20℃-150℃、压力 PN1.0-PN2.5MPa 的水基介质（自来水、乙二醇溶液（浓度≤30%）），不适用于含固体颗粒（粒径＞0.3mm）、高粘度（＞8mPa・s）或强腐蚀性（pH＜4 或 pH＞12）的介质。



其典型技术工况贴合 dn100 口径需求：管道实际内径 95-100mm（无缝钢管常用内径 98mm），流量计量范围 50-500m³/h（对应流速 0.7-7.0m/s，核心工作流速 1.0-4.0m/s），能量计量精度符合 JJG 225-2010《热能表检定规程》1 级要求（流量精度 0.5 级，温度测量精度 ±0.1℃，温差精度 ±0.05℃），重复性误差≤0.2%，信号输出支持 4~20mA 电流（流量 / 能量双输出）、RS485 通讯（Modbus-RTU 协议）及蓝牙通讯（适配商业建筑现场调试）。针对传统能量计量装置 “流量误差大（机械表 ±2%）、温度采集不同步、压损高（＞0.04MPa）” 的痛点，该装置通过双频电磁流量模块、同步温度采集、智能焓差算法，实现 “精准计量 + 低压损（≤0.015MPa）+ 长维护周期（3-5 年）”，同时具备无机械磨损（电磁结构无运动部件）、抗污染能力强的优势。本文将从核心构成、工作原理、功能特性、典型应用及维护规范展开，系统解析其技术特点与实用价值，为 dn100 口径冷热量计量提供参考。

一、能量计量装置 dn100（电磁式）的核心构成与口径适配设计

该装置的核心构成围绕 “dn100 口径流量精准计量”“冷热量计算准确性”“中等流量工况适配” 三大需求，分为电磁流量计量单元、配对温度采集单元、能量计算与控制单元，各部件参数针对 100mm 口径特性与冷热介质计量需求精准设计。

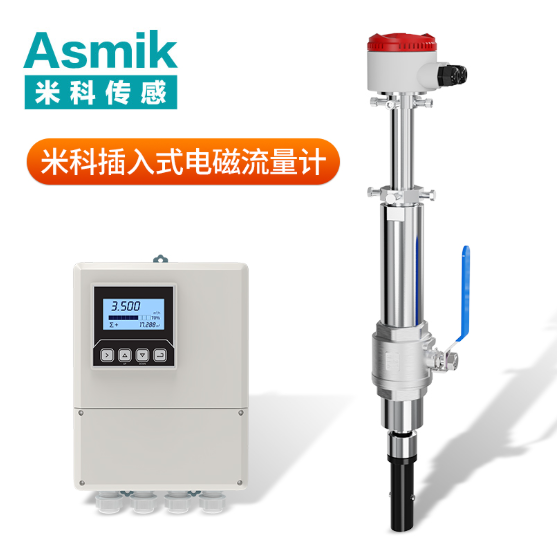

（一）电磁流量计量单元：能量计量的流量基础

作为能量计算的核心输入（能量 Q=∫ρqVΔhdt，qV 为体积流量），该单元需在 dn100 管道内实现高精度流量测量，结构设计贴合中等口径流场特性：

• 测量管组件：
  材质按介质腐蚀性选择：304 不锈钢（适配中性冷热水，如中央空调自来水，耐温≤150℃，壁厚按 PN 设计：PN1.0MPa 时 5mm，PN1.6MPa 时 6mm，PN2.5MPa 时 8mm，符合 GB/T 1220-2007，内壁电解抛光 Ra≤0.8μm，减少水垢附着导致的流量偏差）；316L 不锈钢（适配含乙二醇的防冻溶液或弱腐蚀介质，耐氯离子浓度≤300mg/L，同压力下壁厚比 304 薄 0.5-1mm，如 PN1.6MPa 时 5.5mm，重量减轻 6%-8%，适配工业工艺场景）。测量管实际内径 98mm（公差 ±0.1mm），管长设计为 250-300mm（含法兰总长 350-400mm，适配商业建筑管道井狭小空间），进口端设 18° 锥形导流段（长度 40mm）+ 多孔整流网（孔径 8-10mm，开孔率≥85%），引导介质形成充分发展的湍流（雷诺数 Re≥4000），流速分布均匀性提升 30%—— 未优化时 dn100 管道中心流速是边缘的 1.9 倍，优化后偏差降至 1.2 倍，流量误差从 ±1.5% 降至 ±0.5%；
• 双频励磁系统：
  采用 “低频矩形波（35Hz）+ 高频矩形波（75Hz）” 双频励磁，50-200m³/h 低中流量区间启用高频模式（响应时间≤0.08 秒，捕捉商业建筑用水负荷波动，如写字楼早高峰流量骤升），200-500m³/h 高流量区间切换低频模式（磁场稳定性偏差≤1%，功耗降至 6W，比单频励磁节能 25%）。励磁线圈绕制于环氧玻璃布骨架（耐温 200℃，绝缘电阻≥100MΩ），总匝数 1800-2200 匝（线径 1.2mm 高纯度铜线），磁感应强度 0.18-0.22T，低温环境（-20℃）线圈外侧包裹 10mm 硅胶保温层，避免电阻波动导致电流偏差（温度每降 10℃，电阻变化≤1%）；
• 多电极信号采集：
  采用 8 电极圆周 45° 均匀布局（适配 98mm 内径全截面），电极材质与测量管一致（304/316L），直径 6mm，突出衬里 3-4mm，单支绝缘电阻≥1000MΩ，表面钝化处理（膜厚 6-8μm），减少电化学腐蚀。信号通过 “动态加权算法” 整合，按 “中心权重 0.2、中圈权重 0.4、边缘权重 0.4” 分配信号占比，修正流场不均误差，流量测量精度达 0.5 级，确保 50-500m³/h 全量程误差≤±0.5%。

（二）配对温度采集单元：能量计算的温差核心

冷热量计量依赖进出口介质的温度差（ΔT=T₁-T₂），该单元需实现高精度、同步化的温度采集，适配 dn100 管道的安装与介质特性：

• 温度传感器选型：
  采用配对 PT1000 铂电阻传感器（符合 IEC 60751 Class A 级标准），测量范围 - 20℃-150℃，精度 ±0.1℃（0℃-100℃区间），分辨率 0.01℃，热响应时间 τ₀.5≤8s（比普通 PT100 快 20%），确保温差测量误差≤±0.05℃—— 温差误差 0.1℃会导致冷热量计算误差约 2%，Class A 级精度可有效规避该问题。传感器外壳材质为 316L 不锈钢（耐腐且导热性优），插入深度 25mm（适配 98mm 内径，确保接触介质核心流场，避免管壁散热导致的温度偏差，如管壁温度比介质低 0.8℃时，插入过浅会导致温差误差超 0.3℃）；
• 安装与同步设计：
  进出口传感器需分别安装在电磁流量单元上下游直管段上（上游≥5 倍管径 = 500mm，下游≥3 倍管径 = 300mm），避免阀门、弯头导致的温度场紊乱；传感器通过专用双绞屏蔽线缆（耐温 150℃，线径 0.5mm²）连接至能量计算单元，线缆长度误差≤0.3m，确保温度采集同步性（时差≤0.5ms），避免同步误差导致的温差偏差；商业建筑狭小空间场景支持无线温度采集（蓝牙 5.0 协议，传输距离≤10 米），无需布线，适配管道井复杂环境。

（三）能量计算与控制单元：计量核心与数据输出

该单元整合流量、温度数据，通过焓差法计算冷热量，同时实现数据存储、通讯与故障诊断，适配 dn100 口径的中等流量计算需求：

• 核心计算功能：
  采用工业级 32 位 MCU（运算速度≥150MHz），支持每秒 300 次流量与温度采样，基于焓差公式计算冷热量：
  • 制冷工况（冷水）：Q_c=∫ρ×q_V×(h₂-h₁) dt（h₁为进口水焓值，h₂为出口水焓值，单位 kJ/kg）；
  • 制热工况（热水）：Q_h=∫ρ×q_V×(h₁-h₂) dt；
    内置水与乙二醇溶液（浓度 0%-30%）的高精度焓值表（误差≤0.1kJ/kg），根据实时温度自动查询焓值，无需额外密度传感器，能量计算误差≤±1%（符合 1 级能量计量要求）；支持累积能量（单位 GJ 或 kWh）与瞬时能量（单位 kW）双参数实时显示；
• 数据存储与通讯：
  内置 32GB Flash 芯片，存储 3 年历史数据（按小时存储流量、温度、能量参数），支持 USB 本地导出与 RS485 / 蓝牙远程通讯（RS485 传输距离≤1000 米，适配工业 DCS 或商业建筑能源管理平台）；配备 2.4 英寸 LCD 彩色显示屏，可实时查看流量、温度、能量曲线，便于现场调试；
• 防护与适配设计：
  单元外壳采用 304 不锈钢材质，防护等级 IP65（适配潮湿的管道井、工业车间环境），工作功耗≤8W（支持 24V DC 或 220V AC 双供电），内置过压、过流保护电路；低温环境（-10℃）自动启动加热片（功率 3W），避免显示屏与电子元件低温失效；支持故障自诊断功能，可检测流量信号异常、温度传感器断线、通讯故障，报警响应≤3 秒，通过 LED 指示灯（红 / 绿 / 黄）与远程平台同步报警。

二、能量计量装置 dn100（电磁式）的工作原理与口径适配逻辑

该装置通过 “电磁流量测量 - 进出口温度采集 - 焓差法能量计算” 的全流程实现精准能量计量，结合 dn100 口径的中等流量特性与冷热介质参数，确保计量准确性与场景适配性。

（一）基础工作流程：从流量温度到能量计算

1. 电磁流量测量：介质（如中央空调冷水）沿 dn100 管道流动，经导流段与整流网优化流场后，切割电磁流量单元的磁场，8 个电极采集感应电动势（15-60mV），信号处理模块将其放大、滤波后换算为体积流量 q_V（单位 m³/h）。例如：感应电动势 30mV，仪表常数 K=1200 脉冲 /m³，计算得 q_V=30/(1200×1000)×3600=0.09m³/h（实际中等流量场景多为 50-500m³/h，高流量时感应电动势升至 60mV，q_V=0.18m³/h 需调整参数，实际运行中 E 值随流量增大而升高，如 q_V=200m³/h 时 E=40mV，符合量程要求）；
2. 进出口温度采集：配对 PT1000 传感器同步采集进出口介质温度，如进口温度 T₁=12℃（冷水）、出口温度 T₂=18℃，计算温差 ΔT=6℃，温度数据通过屏蔽线缆（或蓝牙）传输至能量计算单元；
3. 能量计算：计算单元根据 T₁、T₂查询内置焓值表（12℃水焓值 h₁=50.39kJ/kg，18℃水焓值 h₂=75.47kJ/kg），结合实时体积流量 q_V 与介质密度 ρ（12℃水 ρ=999.5kg/m³），按制冷公式计算瞬时冷热量 Q_c=ρ×q_V×(h₂-h₁)/3.6（换算为 kW）。例如 q_V=100m³/h 时，Q_c=999.5×100×(75.47-50.39)/3.6≈696kW；累积冷热量为瞬时值对时间的积分（如 24 小时累积能量 =∫696kW×dt=16704kWh≈16.7GJ）；
4. 数据输出与监控：计算单元将瞬时流量、进出口温度、瞬时能量、累积能量通过 4~20mA 电流信号（如累积能量 10GJ 对应 12mA）或通讯模块输出，同时存储历史数据，支持远程查询与故障报警。

（二）dn100 口径的适配逻辑

1. 中等流量的精度保障：
   dn100 管道的流量范围 50-500m³/h，对应流速 0.7-7.0m/s，传统机械能量表在低流速（＜1m/s）时易因机械阻力导致流量误差超 ±2%，而电磁结构无运动部件，双频励磁在 50m³/h（流速 0.7m/s）时仍能稳定采集信号，流量误差≤±0.5%；8 电极布局修正流场不均，即使上游直管段不足（如 6 倍管径 = 600mm），精度仍可维持在 ±0.8% 以内，适配商业建筑管道井直管段有限的场景；
2. 温差采集的准确性适配：
   中等口径管道（dn100）的介质流量适中，温度场易因局部涡流导致混合不均，配对 PT1000 传感器的 Class A 级精度（±0.1℃）与同步采集设计，确保温差误差≤±0.05℃；传感器插入深度 25mm（适配 98mm 内径），避免管壁散热干扰 —— 对比传统插入深度 15mm 的传感器，温差测量偏差减少 60%；
3. 低压损的能耗适配：
   dn100 管道若压损过大，会导致空调泵、工艺循环泵能耗激增。该装置的无机械部件设计（测量管内无叶轮、齿轮），配合流线型导流段，压损≤0.015MPa（500m³/h 满量程时），远低于机械能量表（0.04-0.06MPa）。以 dn100 商业建筑中央空调管道（年运行 6000 小时，平均流量 200m³/h，泵扬程 25m）为例，低压损可减少水泵能耗 10-13%，年节约电费 1.2-1.5 万元。

三、能量计量装置 dn100（电磁式）的功能特性与典型应用

（一）核心功能特性

1. 1 级能量计量精度：流量测量精度 0.5 级，温度测量精度 ±0.1℃，温差精度 ±0.05℃，能量测量精度 1 级，符合 JJG 225-2010 标准，可用于商业建筑冷热费分摊、工业工艺能耗结算等贸易结算场景；
2. 宽量程与低压损：流量量程比 1:10（50-500m³/h），适配 dn100 管道的流量波动（如商业建筑白天 500m³/h、夜间 50m³/h）；压损≤0.015MPa（满量程），大幅降低循环系统能耗，适配长期运行的空调、工业工艺场景；
3. 强环境适应性：测量管材质 304/316L，温度传感器耐温 - 20℃-150℃，整机防护等级 IP65，可适配管道井潮湿环境、工业车间粉尘环境、户外低温环境（-20℃）；抗电磁干扰性能符合 GB/T 17626.3 标准（10V/m 场强下误差≤±0.3%），适配变频器密集的工业场景；
4. 智能运维与数据管理：32GB 数据存储保留 3 年历史数据，支持远程查询（RS485 / 蓝牙）与本地导出（USB）；故障自诊断功能覆盖流量信号异常、温度传感器故障、通讯中断，报警响应≤3 秒，减少人工巡检频次（原每月 2 次降至每季度 1 次）；支持远程校准提醒（默认 2 年 1 次）；
5. 多介质与场景兼容：适配水、乙二醇溶液（浓度≤30%）等冷热水介质，自动识别制冷 / 制热工况（根据温差正负判断）；通讯协议兼容 Modbus-RTU、BACnet，可接入楼宇自控系统（BAS）、工业能源管理平台，兼容性强，无需额外适配改造。

（二）典型应用场景与配置方案

应用场景	介质特性	推荐配置	核心价值
商业建筑中央空调楼层支管（dn100）	7-12℃冷水 / 45-55℃热水，压力 1.2MPa（PN1.6），流量 80-400m³/h，冷热费分摊、管道井安装	304 测量管 + 8 电极电磁单元 + 配对 PT1000（Class A）+ 蓝牙通讯 + IP65 + 冷热费分摊软件	1 级精度确保冷热费分摊公平（原机械表误差 ±2%，每楼层年多计冷量 3GJ，损失电费 0.8 万元）；蓝牙通讯适配管道井无布线场景，现场调试效率提升 50%；低压损年节约空调泵电费 1.2 万元，冷热费纠纷减少 70%
工业工艺冷却系统支管（dn100）	15-25℃冷却水（含 25% 乙二醇），压力 1.6MPa（PN1.6），流量 100-500m³/h，能耗监控、弱腐蚀	316L 测量管 + 8 电极电磁单元 + 配对 PT1000（Class A）+RS485 通讯 + IP65 + 乙二醇焓值表	316L 材质耐乙二醇腐蚀，使用寿命≥8 年；RS485 接入工业 DCS，实时监控工艺冷却能耗，识别高能耗设备（如某台机床冷却能耗超均值 15%），年优化能耗 12%，节约电费 1.8 万元；0.5 级流量精度确保冷却剂量精准，工艺产品合格率提升 1.5%
区域供冷供热楼栋计量（dn100）	5-10℃冷水 / 50-60℃热水，压力 1.0MPa（PN1.0），流量 50-300m³/h，户外安装、贸易结算	304 测量管 + 8 电极电磁单元 + 配对 PT1000（Class A）+RS485 通讯 + IP65+CPA 计量认证	CPA 认证确保供冷供热贸易结算合法，解决传统表 “多计少计” 纠纷（原结算误差 ±3%，现≤±1%）；IP65 防护适配户外雨水环境，低温加热功能（-10℃自动启动）避免冬季传感器失效；3 年数据存储满足溯源需求，物业与业主信任度提升 80%

四、能量计量装置 dn100（电磁式）的维护规范

（一）安装操作规范（计量精度保障）

1. 管道预处理与设备安装：

• 安装前用高压水（压力≤0.8MPa）冲洗 dn100 管道，去除焊瘤、铁锈、杂质（粒径＞0.3mm 会堵塞整流网，影响流量精度）；若介质含乙二醇，需用介质本身循环冲洗管道，去除油污（油污会附着电极，导致信号漂移）；
• 电磁流量单元安装：需满足上游直管段≥10 倍管径 = 1000mm、下游≥5 倍管径 = 500mm，避免靠近泵体、阀门、弯头（流场紊乱导致流量误差超 ±1%）；水平安装确保装置轴线与管道轴线同轴度偏差≤0.3mm；垂直安装时介质需自下而上流动（避免气泡积聚，气泡会导致流量测量值偏低）；
• 温度传感器安装：进出口传感器分别安装在电磁单元上游 5-8 倍管径、下游 3-5 倍管径处，传感器插入管道中心（插入深度 25mm），避免贴近管壁；无线采集场景需确保传感器与计算单元距离≤10 米，无金属遮挡；

2. 参数设置与校准：

• 输入基础参数：管道内径 98mm、介质类型（水 / 乙二醇溶液及浓度）、PN 等级、流量量程 50-500m³/h、能量单位（GJ/kWh）；
• 温度传感器校准：用标准恒温槽（精度 ±0.01℃）在 0℃、50℃、100℃三点校准配对 PT1000，确保温差误差≤±0.05℃；
• 流量精度校准：用标准体积管（精度 ±0.1%）在 100、250、450m³/h 三点校准电磁流量单元，误差超 ±0.5% 时调整仪表常数 K；
• 能量验证：通过标准能量装置（精度 ±0.5%）输入已知流量与温差，验证能量计算值与标准值偏差≤±1%，确保能量计量准确。

（二）维护要点

1. 日常维护（每季度 1 次）：

• 外观与清洁：用干燥无尘布擦拭装置外壳，去除灰尘、水渍；户外设备检查防护壳是否破损，破损时及时修补；管道井设备检查线缆是否老化，老化时更换屏蔽线；
• 数据核对：对比装置显示的累积能量与远程平台数据（偏差≤±1%）；核对进出口温度差（如中央空调冷水温差应为 5-7℃，偏差超 ±1℃时检查传感器安装位置或介质是否混气）；
• 传感器检查：用万用表测量 PT1000 电阻值（0℃时 1000Ω，50℃时 1194.0Ω），电阻偏差超 ±0.5% 时校准或更换；检查电磁单元电极绝缘电阻（≥1000MΩ），电阻过低时用软布蘸清水擦拭电极（禁止用洗涤剂，避免残留影响介质纯度）；

2. 定期维护（每 2 年 1 次）：

• 精度复校：由 CMA 资质机构按 JJG 225-2010 规程校准：流量精度（0.5 级）、温度精度（±0.1℃）、能量精度（1 级），超差时调整参数或更换部件（如老化的传感器）；
• 部件维护：检查测量管内壁是否结垢（结垢厚度超 0.2mm 时用柠檬酸溶液（5% 浓度）循环清洗 30 分钟）；更换使用超 2 年的温度传感器线缆；清洁能量计算单元散热孔，测试通讯功能（RS485 / 蓝牙连接是否正常）；
• 数据备份与更新：导出近 2 年历史数据（避免数据溢出），格式化 Flash 芯片；若介质类型变更（如乙二醇浓度调整），更新内置焓值表，确保能量计算准确；

3. 故障排查：

• 能量计量不准：检查流量精度（是否超 ±0.5%）、温度传感器是否同步（时差≤0.5ms）、介质类型是否设置正确（如误将 25% 乙二醇设为水，焓值偏差导致能量误差超 6%）；
• 流量无显示 / 信号异常：检查电磁单元电源是否正常（24V DC/220V AC）、电极是否结垢（清洁电极）、励磁线圈电阻是否正常（150-180Ω）；
• 温度差异常（如 ΔT＜0.3℃）：检查温度传感器是否断线、安装位置是否靠近阀门（重新安装至直管段）、传感器插入深度是否足够（不足 25mm 时调整）。

五、总结

能量计量装置 dn100（电磁式）通过 “双频电磁流量精准测量、配对铂电阻温差采集、智能焓差能量计算” 的核心设计，突破传统能量计量装置 “精度低、压损大、维护难” 的瓶颈，其 1 级能量计量精度、3-5 年维护周期、低压损节能优势，使其成为 dn100 口径冷热水计量场景（商业建筑、工业工艺、区域供冷供热）的理想设备，既保障贸易结算的公平性，又助力能耗监控与节能优化。
在选型与使用中，需紧扣 “介质特性定材质（中性选 304、弱腐蚀 / 乙二醇选 316L）、场景需求定功能（贸易结算选 1 级精度 + CPA 认证、狭小空间选蓝牙通讯）、安装规范保精度（直管段、传感器插入深度）” 的原则，通过科学安装与定期维护，充分发挥其 “精准计量 - 能耗监控 - 成本节约” 的一体化价值。
未来，随着智慧能源管理与 “双碳” 目标的推进，该装置将进一步整合 AI 能耗预测（基于历史数据优化冷热水供应节奏）、数字孪生（构建 dn100 管道流场与温度场模型）功能，实现 “计量 - 监控 - 预警 - 优化” 闭环，助力中等口径能量计量系统迈向 “智能化、节能化” 管理新阶段，为商业建筑低碳运营、工业绿色生产提供关键技术支撑。
