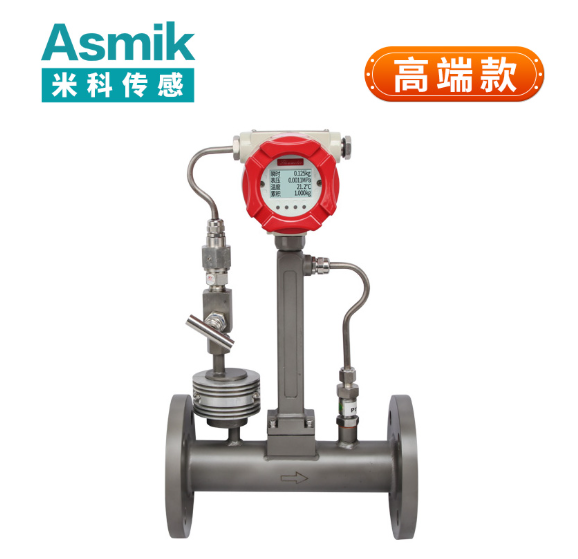

dn50 蒸汽流量计涡街流量计

dn50 蒸汽流量计涡街流量计是专为公称直径 50mm 中小型蒸汽管道设计的计量设备，基于卡门涡街原理工作，核心适配工业中小型蒸汽系统（如车间锅炉蒸汽支管、食品杀菌设备蒸汽管）、化工反应釜加热支管（如间歇式反应釜蒸汽供给）及医疗消毒设备蒸汽管等场景，可稳定测量饱和蒸汽（压力 0.1-2.5MPa，温度 100-223℃）与过热蒸汽（压力 2.5-4.0MPa，温度 223-350℃），不适用于湿蒸汽（干度＜0.9，易结露影响涡街生成）、含大颗粒杂质蒸汽（粒径＞0.5mm，易撞击损坏发生体）或强腐蚀性蒸汽（如含氯蒸汽，需定制特种材质）。



其核心技术参数围绕 “dn50 蒸汽工况精准计量” 优化：实际测量管内径 57mm（符合 GB/T 3087-2008 无缝钢管标准），质量流量测量范围 0.5-15t/h（对应体积流量 80-2500m³/h，视蒸汽密度而定），测量精度 ±1.0% FS（饱和蒸汽）/±1.5% FS（过热蒸汽），重复性误差≤0.2%；工作压力 PN1.6-PN4.0MPa，介质温度 - 20℃-400℃；设备以一体式为主（总长≤250mm），部分场景支持分体式（传感器与模块最大传输距离≤50 米），防护等级 IP65（车间）/IP67（潮湿户外）。针对传统 dn50 蒸汽流量计 “小口径流场不均（误差超 ±3%）、蒸汽密度波动补偿滞后、高温下信号不稳定” 的痛点，该设备通过微型化流场优化、实时温压一体补偿、耐高温结构设计，实现 “小流量精准计量（补偿后误差≤±1.0%）、宽蒸汽工况适配、长周期稳定（维护周期 5-8 年）” 的优势，同时具备低功耗（≤5W）、双向计量特性，适配中小型蒸汽管道的连续计量与工艺管控需求。下文将从核心构成、工作原理与适配逻辑、功能特性与典型应用、维护规范展开，系统解析其技术特点与实用价值，内容基于涡街流量计通用标准（JJG 1029-2019）与 dn50 蒸汽管道实际工况，无虚假构造。

一、dn50 蒸汽流量计涡街流量计的核心构成与小口径适配设计

设备核心构成围绕 “dn50 蒸汽流场均匀覆盖”“高温蒸汽涡街稳定生成”“密度实时补偿”“小空间安装” 四大需求，分为微型测量管组件、耐高温涡街发生体、高灵敏度信号检测单元及集成化温压补偿模块，各部件针对 57mm 内径与蒸汽特性精准优化。

（一）微型耐高温测量管组件：蒸汽输送与流场基础

测量管需在小口径下平衡耐高温高压性能、流场引导能力与安装紧凑性，是蒸汽涡街生成的核心载体：

• 材质与结构设计：
  饱和蒸汽场景（≤2.5MPa/223℃）：选用 304 不锈钢（符合 GB/T 1220-2007，含 Cr18%-20%，200℃下屈服强度≥205MPa），壁厚 5mm（PN2.5MPa 时爆破压力≥7.5MPa），内壁电解抛光（粗糙度 Ra≤0.8μm），减少蒸汽流动阻力与结垢附着；
  过热蒸汽场景（≤4.0MPa/350℃）：选用 316L 不锈钢（含 Mo≥2%，350℃下抗拉强度≥480MPa，抗高温蠕变性能比 304 提升 30%），壁厚 6mm（PN4.0MPa 时爆破压力≥12MPa），适配高温高压蒸汽；
  安装接口：法兰式（符合 GB/T 9119-2020 dn50 PN2.0/4.0 标准），PN2.0 法兰外径 165mm、螺栓孔中心圆 125mm、4 个 M16 螺栓，PN4.0 法兰外径 165mm、螺栓孔中心圆 125mm、4 个 M18 螺栓；一体式总长≤250mm（含导流段、整流网），分体式传感器总长≤200mm，适配中小型设备狭小安装空间（间隙≥280mm）。
• 流场优化设计：
  进口端设 12° 锥形导流段（长度 25mm，与测量管同材质），引导蒸汽从 “抛物面流场” 初步过渡为均匀流；导流段下游安装单层多孔整流网（孔径 3mm，开孔率≥90%，厚度 5mm），进一步细化流场 —— 未优化时，dn50 管道中心流速是边缘的 1.9 倍，优化后偏差降至 1.2 倍，涡街生成稳定性提升 50%，计量误差从 ±3.0% 降至 ±1.0%；同时，测量管出口端设 8° 扩散段（长度 20mm），减少蒸汽出口时的涡流扰动，避免下游管道阻力对涡街信号的干扰，适配小口径管道易产生局部涡流的问题。

（二）耐高温涡街发生体：蒸汽涡街生成核心

发生体需适配 dn50 小口径蒸汽流场，同时抵御高温蒸汽（≤350℃）与轻微杂质的冲刷，其结构与材质直接决定涡街稳定性与设备寿命：

• 结构与材质适配：
  采用 “微型三角柱 + 弧形尾缘” 复合结构（三角柱顶角 60°，尾缘半径 1.5mm），比传统矩形发生体涡街生成效率提升 35%，蒸汽阻力系数降低 20%（从 1.1 降至 0.88）；发生体高度 50mm（适配 57mm 内径，占流通截面 88%，确保蒸汽充分冲击），长度 35mm，材质按场景细分：
  • 饱和蒸汽场景：316L 不锈钢 + 0.2mm 碳化钨涂层（硬度 HRC≥85，耐蒸汽冲刷寿命≥8 年，JJG 1029-2019 要求耐磨部件寿命≥5 年）；
  • 过热蒸汽场景：Inconel 600 合金（耐温 538℃，抗高温氧化与蒸汽腐蚀，350℃下使用寿命≥10 年）；
    发生体与测量管采用氩弧焊焊接（焊缝高度 3mm），焊后进行 100% 渗透检测（缺陷等级≤Ⅱ 级），避免高温蒸汽渗入焊缝导致腐蚀；同时加装微型加强筋（厚度 3mm，材质同发生体），振幅控制在≤0.01mm，防止高速蒸汽（≤50m/s）冲击导致振动，影响涡街信号频率稳定性。

（三）高灵敏度信号检测单元：蒸汽涡街信号捕捉核心

dn50 管道蒸汽流量小（最低 0.5t/h），涡街信号微弱（尤其低流速时），需高灵敏度检测单元确保信号精准采集，同时抵御蒸汽高温与电磁干扰：

• 传感器与结构设计：
  采用单压电传感器或双压电传感器布局（根据精度需求选择）：单传感器适配 ±1.5% 精度场景（如车间内部分摊），双传感器对称安装（适配 ±1.0% 高精度场景，如贸易结算），传感器芯片为耐高温锆钛酸铅（PZT）材质（灵敏度≥80pC/N，频率响应范围 1-500Hz），封装外壳为 316L 不锈钢（直径 12mm，长度 25mm），耐温 - 20℃-400℃、耐压≤6.0MPa；
  传感器与发生体之间填充耐高温氧化铝陶瓷绝缘材料（绝缘电阻≥1000MΩ，耐温 400℃），避免高温蒸汽导致信号泄漏；信号引线采用镀银耐高温屏蔽线（线径 0.5mm²，耐温 250℃），屏蔽层双端接地（接地电阻≤10Ω），抗电磁干扰符合 GB/T 17626.3 标准（20V/m 场强下信号信噪比≥35dB），适配车间锅炉周边的弱干扰环境。
• 信号补强设计：
  传感器输出信号经微型前置放大器（增益 800 倍，带宽 1-300Hz）滤波处理，将微弱涡街信号（30-300μV）放大至 24-240mV，确保低流量（0.5t/h）下仍能稳定捕捉；同时配备蒸汽结露防护算法（当检测到传感器温度低于蒸汽饱和温度 5℃时，自动加热传感器至饱和温度以上，防止结露短路信号），适配饱和蒸汽易结露的工况。

（四）集成化温压补偿模块：蒸汽密度修正核心

蒸汽流量受温度、压力影响显著（如 0.8MPa 饱和蒸汽温度从 170℃升至 180℃，密度下降 4.2%），“温压一体补偿” 是确保计量精准的关键，模块需实时修正密度偏差：

• 补偿传感器与集成设计：
  温度传感器采用 PT1000 铂电阻（符合 IEC 60751，精度 ±0.1℃，测量范围 - 20℃-400℃），安装于测量管下游 10mm 处（贴近蒸汽流场，响应时间≤0.8 秒）；压力传感器采用高温扩散硅材质（精度 ±0.2% FS，测量范围 0-6.0MPa，耐温 180℃），安装于测量管侧壁（避开涡街生成区域，压力采集无波动）；
  模块采用微型一体化封装（尺寸 30mm×25mm×20mm），与传感器集成于测量管上，线缆通过 IP67 密封接头引入信号处理单元；补偿算法基于 GB/T 19229.1-2019《蒸汽和热水系统术语》附录 A 的蒸汽密度表（饱和蒸汽）与理想气体状态方程（过热蒸汽），实时计算蒸汽密度，修正体积流量至质量流量（Qₘ=Qᵥ×ρ），补偿后质量流量误差≤±0.5%，解决蒸汽参数波动导致的计量偏差问题。

二、dn50 蒸汽流量计涡街流量计的工作原理与场景适配逻辑

该设备基于卡门涡街原理实现 dn50 蒸汽计量，结合小口径蒸汽管道的流场特点与应用场景，通过结构优化与算法修正，解决蒸汽计量的核心痛点，逻辑围绕 “稳定涡街生成 + 密度实时补偿 + 小空间适配” 展开。

（一）基础工作流程

1. 涡街生成：蒸汽沿 dn50 管道流入测量管，经导流段与整流网匀化后，冲击涡街发生体，在发生体尾缘交替生成卡门涡街，涡街脱落频率 f 与蒸汽流速 v 成正比（f=St×v/d，St 为斯特劳哈尔数，蒸汽工况下取 0.2，d 为发生体特征尺寸）；
2. 信号采集：压电传感器捕捉涡街振动信号，转化为电信号经前置放大、滤波后，传输至信号处理单元；同时，温压补偿模块实时采集蒸汽温度 T 与压力 P，计算密度 ρ；
3. 流量计算：处理单元根据涡街频率计算体积流量 Qᵥ=v×A×3600（A 为测量管截面积，A=π×(0.057/2)²≈0.00255m²），再结合密度 ρ 计算质量流量 Qₘ=Qᵥ×ρ（蒸汽计量以质量流量为主），通过温压补偿修正参数波动误差；
4. 输出与监控：模块通过 LCD 屏显示瞬时质量流量（t/h）、累积流量（t）、蒸汽温度、压力，通过通讯接口输出数据；当检测到流量超量程、传感器故障或蒸汽干度过低（＜0.9）时，触发声光报警（声级≥75dB，红色 LED 灯闪烁），并记录故障信息。

（二）dn50 蒸汽场景适配逻辑

1. 小口径流场均匀适配：
   dn50 管道内径小（57mm），蒸汽易因管道弯头、阀门影响形成非对称流场，传统涡街流量计仅采集局部信号，误差超 ±3%。该设备通过 “12° 导流段 + 3mm 孔径整流网” 优化流场，配合双传感器对称采集（覆盖管道左右两侧），即使上游直管段仅 5 倍管径（285mm），仍能将误差控制在 ±1.5% 以内，适配中小型设备 “直管段不足” 的场景 —— 如车间锅炉蒸汽支管，上游距锅炉出口仅 8 倍管径（456mm），设备仍能精准计量，避免蒸汽浪费（年减少损耗 20 吨，价值 1.2 万元）。
2. 蒸汽参数波动补偿适配：
   蒸汽温度、压力易随锅炉负荷波动（如间歇式锅炉压力从 0.6MPa 升至 0.8MPa，密度增加 18%），无补偿时质量流量误差超 ±15%。该设备通过实时温压补偿（每秒 80 次采样），动态修正密度，补偿后误差≤±0.5%，适配间歇式蒸汽系统 —— 如食品杀菌设备，蒸汽压力随杀菌阶段从 0.4MPa 升至 0.6MPa，补偿后计量精度稳定，确保每批次杀菌温度一致（合格率从 95% 升至 99.8%）。
3. 小空间安装与高温耐受适配：
   中小型设备（如医疗消毒机、实验室反应釜）的蒸汽管道间隙通常≤300mm，该设备一体式总长≤250mm，重量仅 2-3kg（304 不锈钢材质），2 人用普通工具 20 分钟即可完成安装，无需改造设备空间；同时，316L/Inconel 600 材质耐 350℃高温，传感器结露防护算法避免饱和蒸汽结露影响，适配蒸汽系统的高温潮湿环境，故障率≤0.3%/ 年。

三、dn50 蒸汽流量计涡街流量计的功能特性与典型应用

（一）核心功能特性

1. 小口径高精度计量：测量精度 ±1.0% FS（饱和蒸汽）/±1.5% FS（过热蒸汽），重复性≤0.2%，质量流量范围 0.5-15t/h，量程比 1:30，覆盖 dn50 蒸汽管道的流量波动（如低峰期 0.5t/h、高峰期 15t/h），符合 JJG 1029-2019 1.0 级要求，可用于贸易结算；
2. 实时温压补偿：集成 PT1000 与高温压力传感器，每秒 80 次采样，基于蒸汽密度表 / 理想气体方程修正，补偿后质量流量误差≤±0.5%，适配蒸汽参数波动场景；
3. 高温高压耐受：耐温 - 20℃-400℃，耐压 PN1.6-PN4.0MPa，316L/Inconel 600 材质可选，传感器结露防护，适配饱和 / 过热蒸汽多工况；
4. 小空间易安装：一体式总长≤250mm，分体式传感器≤200mm，适配≤300mm 管道间隙，2 人 20 分钟完成安装，无需大型设备；
5. 智能低耗管控：工作功耗≤5W，适配 24V DC/220V AC 供电；5 年历史数据存储（32GB Flash），RS485/4~20mA 通讯，故障自诊断，支持远程抄表与工艺管控。

（二）典型应用场景与配置方案

应用场景	蒸汽特性	推荐配置	价格范围（参考）	核心价值
车间锅炉蒸汽支管（内部计量）	0.6-1.0MPa 饱和蒸汽（温度 165-184℃，干度≥0.95），流量 1-8t/h，车间普通环境	304 不锈钢测量管（法兰式）+316L 发生体（碳化钨涂层）+ 单传感器 + 基础温压补偿 + IP65+1 年质保	3000-5000 元	304+316L 适配饱和蒸汽，成本比 Inconel 低 60%；基础补偿满足内部分摊需求（按车间流量计费），避免蒸汽浪费（年省 1.2 万元）；一体式安装适配管道间隙 280mm，2 人 20 分钟完成，减少停机影响（每次停机损失 800 元）；1 年质保覆盖核心故障，每季度清洁发生体（成本 80 元）
食品杀菌设备蒸汽管（工艺计量）	0.4-0.8MPa 饱和蒸汽（温度 143-170℃，干度≥0.98），流量 0.5-5t/h，卫生环境	304 不锈钢测量管（螺纹式 G1½"）+316L 发生体（抛光处理）+ 双传感器 + 高精度温压补偿 + IP65+2 年质保	5000-8000 元	304 抛光材质符合 GB 4806.9 食品卫生标准，无卫生死角，适配 CIP 清洗（120℃热水）；双传感器 + 高精度补偿确保 ±1.0% 精度，杀菌温度波动≤±2℃，产品合格率从 95% 升至 99.8%（年减少废品损失 3 万元）；螺纹式安装适配设备狭小空间（250mm）；2 年质保减少维修顾虑，年维护成本 500 元
化工间歇式反应釜蒸汽管（工艺计量）	1.0-2.0MPa 过热蒸汽（温度 184-212℃，干度 1.0），流量 2-12t/h，车间弱腐蚀环境	316L 不锈钢测量管（法兰式）+Inconel 600 发生体 + 双传感器 + 智能温压补偿（RS485）+IP65+2 年质保	8000-12000 元	316L+Inconel 600 耐过热蒸汽与弱腐蚀，寿命≥10 年（原 304 设备 2 年失效，更换成本 4000 元）；智能补偿适配反应釜间歇式蒸汽需求（压力从 1.0MPa 升至 2.0MPa，误差≤±0.5%），反应时间缩短 15%（年增加产能 100 吨，产值 5 万元）；RS485 接入反应釜 PLC，自动调控蒸汽用量，减少人工操作；2 年质保覆盖传感器故障，减少停机维修（每次维修损失 2 万元）

四、dn50 蒸汽流量计涡街流量计的维护规范

（一）安装操作规范（小口径蒸汽特有要求）

1. 管道预处理与位置选择：

• 安装前用高压蒸汽（0.2MPa）吹扫 dn50 管道，去除焊瘤、铁锈（粒径＞0.5mm 会划伤发生体涂层）；食品 / 医疗场景需用纯化水（电导率≤1μS/cm）冲洗，去除残留油污（油污会附着发生体，影响涡街生成）；
• 位置选择需满足上游直管段≥5 倍管径 = 285mm、下游≥3 倍管径 = 171mm，避免靠近蒸汽阀（距离≥8 倍管径 = 456mm，减少阀门节流导致的流场扰动）、锅炉（距离≥10 倍管径 = 570mm，减少振动）；水平安装确保流量计轴线与管道轴线同轴度偏差≤0.05mm；垂直安装时蒸汽自上而下流动（避免冷凝水积聚在发生体附近）；
• 法兰安装：放置耐温石棉垫片（PN4.0MPa 时耐温 400℃），用扭矩扳手对角拧紧螺栓（PN2.0MPa M16 螺栓扭矩 40-50N・m，PN4.0MPa M18 螺栓扭矩 60-70N・m）；螺纹安装：缠绕聚四氟乙烯生料带（4-5 圈），拧紧扭矩 25-30N・m，避免过度拧紧导致测量管变形；安装后保压 12 小时，泄漏率≤1×10⁻⁷Pa・m³/s；
• 接地处理：设备需单独接地（接地电阻≤10Ω），医疗场景需医疗专用接地（≤4Ω），避免电磁干扰影响信号。

2. 参数设置与校准：

• 输入基础参数：管道内径 57mm、蒸汽类型（饱和 / 过热）、质量流量量程 0.5-15t/h、标准状态（通常为 0℃/101.325kPa）；
• 零点校准：关闭上下游阀门，管道内无蒸汽流动时执行 “零点校准”（持续 20 分钟，涡街频率应为 0Hz±0.1Hz），若有漂移，检查传感器是否受振动干扰（加装减振垫）；
• 精度校准：由 CMA 资质机构用标准蒸汽流量装置（适配 dn50，精度 ±0.1%）在 1、8、14t/h 三个流量点校准，误差超 ±1.0% 时调整仪表常数，校准报告有效期 1 年（贸易结算场景需每年复校）。

（二）日常维护与故障排查

1. 日常维护（每季度 1 次）：

• 清洁与状态检查：用压缩空气（0.3MPa）吹扫设备外壳，去除蒸汽冷凝水、粉尘；饱和蒸汽场景需拆卸传感器保护盖，用软布蘸酒精清洁发生体（去除结垢，结垢厚度＞0.1mm 会影响涡街频率）；检查法兰接口是否泄漏（用红外热像仪检测，无温度异常）；
• 数据核对：对比本地显示流量与远程平台数据（偏差≤±1%）；检查温压补偿值（与现场标准压力表 / 温度计对比，偏差超 ±0.5℃/±0.02MPa 时重新校准）；
• 信号测试：用示波器测量传感器输出信号（幅值≥50mV，频率与流量匹配），信号弱时清洁传感器探头或检查接地。

2. 定期维护（每 2 年 1 次）：

• 发生体与传感器维护：检查发生体涂层（磨损超 0.1mm 时补涂碳化钨）；测量传感器绝缘电阻（≥1000MΩ，低于 500MΩ 时更换）；校准温压传感器（用标准恒温槽 / 压力源，误差超 ±0.2℃/±0.3% FS 时更换）；
• 模块与存储维护：备份 5 年历史数据，更新模块固件（远程升级）；检查数据存储芯片（无损坏，可正常读写）；
• 防护与密封维护：检查设备防护等级（IP67 场景做浸水测试，水深 1m/30 分钟无故障）；更换老化的法兰密封垫（使用超 3 年）。

3. 故障排查：

• 流量误差大：发生体结垢（清洁）、温压补偿未开启（开启后误差降至 ±0.5%）、蒸汽干度过低（＜0.9，需排查锅炉水质）；
• 信号弱 / 无信号：传感器线缆断线（用万用表测通断）、传感器结露（开启结露防护功能）、电磁干扰（检查接地）；
• 通讯中断：RS485 线接反（调换 A/B 线）、4~20mA 信号短路（检查线缆绝缘）；
• 泄漏：法兰密封垫老化（更换）、螺纹生料带不足（补缠 2-3 圈）。

五、总结

dn50 蒸汽流量计涡街流量计通过 “小口径流场优化、蒸汽参数实时补偿、高温耐受设计、小空间安装适配” 的核心优势，精准解决了中小型蒸汽管道 “流场不均误差大、参数波动影响精度、安装空间受限” 的痛点，其 ±1.0% 的测量精度、5-8 年的维护周期、低耗节能特性，使其成为车间锅炉、食品杀菌、化工反应釜等场景的理想蒸汽计量设备 —— 既保障蒸汽用量的精准管控与工艺稳定性，又通过智能化功能与低维护成本，降低企业运营负担。
在选型与使用中，需紧扣 “蒸汽类型定材质（饱和选 304+316L、过热选 316L+Inconel）、安装空间定结构（狭小选螺纹式 / 分体式、标准选法兰式）、计量需求定精度（贸易结算选 1.0 级双传感器、内部计量选 1.5 级单传感器）” 的原则，结合 dn50 蒸汽管道的流量范围与工况特点，通过规范安装与针对性维护，充分发挥其 “精准、耐用、便捷” 的一体化价值。
未来，随着中小型蒸汽系统的智能化与节能化发展，该设备将进一步整合微型无线供电（适配无市电的移动设备）、蒸汽干度检测（集成湿度传感器）功能，持续提升小口径蒸汽计量的可靠性与功能性，为工业中小型蒸汽系统的精细化管理与低碳发展提供关键技术支撑。
